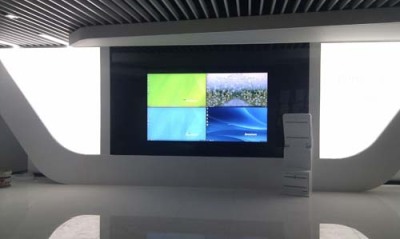

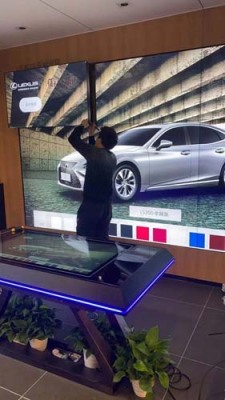

黑龙江指挥中心LED无缝拼接屏图片
大屏显示系统结构液晶拼接屏拼接系统能与视频综合平台无缝对接，获得佳效果，整个大屏系统可以分为部分:前端信号接入部分液晶拼接屏显示系统支持各类型信号的接入，如模拟摄像机、高清数字摄像机网络摄像机等信号，除接入远端摄像机之外还能接入本地的VGA信号及DVD信号以及有线电视信号等，满足用户信号类型的接入。前端摄像机信号接入视频综合平台之后，可由视频综合平台对各种信号进行解码和控制，并输出到大屏显示屏幕上，并可通过在控制主机上安装的拼接控制软件实现对整个大屏显示系统的控制与操作，实现上墙显示信号的选择与控制。
液晶是利用液状晶体在电压的作用下发生偏转的原理。由于组成屏幕的液状晶体在同一点上可以显示红、绿、蓝三基色，或者说液晶的一个点是由三个点叠加起来的，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。液晶本身是不发光的，它靠LED背光管来发光，因此液晶屏的取决于背光管。由于液晶采用点成像的原因，因此屏幕里面构成的点越多，成像效果越精细，纵横的点数就构成了液晶电视的分辨率，分辨率越高，效果越好。
边缘融合的方式多台投影机水平排列组合可以打出更宽幅的画面随着用户对超大，显示需求的日益增加，这种宽视角排列方式更多地应用于大型的会议中心，演艺中心，展览馆和军事项目等等。会场的特点是面积较大且层高高，因此采用较大面积的多屏幕投影显示系统。我们首选确定投影方式（正投，背投），然后根据选定的投影方式确定具体的多屏幕解决方案。会场的特点是面积虽然较大，但主席台面积不大，不能提供背投系统所需的空间，因此我们选用正投作为本会场基本的投影方式。
经过这个处理器进行屏幕拼接及边缘融合处理后，整个系统可实现以下功能:根据要求，系统可配置为多个信号源输入。对于多屏安装，每个信号源输入可根据安装使用的屏幕数量被复制。比如有的处理器具有多个标准的DVI输出，可支持显示终端。对于每个输出通道，分辨率高可支持UXGA（1600＊1200）。高级的效果控制可以根据象素精度定义视窗的位置和大小，由此来显示窗口的输入。在每一视窗内，均可对图像进行所需的缩放。
